Parkovací kamera jen problikla a obraz zmizel
Majitel Mercedesu CLA nás kontaktoval s nepříjemnou závadou parkovací kamery. Po zařazení zpátečky obraz na okamžik problikl, ale během sekundy zmizel. Bylo tedy zřejmé, že samotná kamera pracuje, signál se však k infotainmentu nedostával spolehlivě.
Diagnostika ukázala přerušovaný výpadek

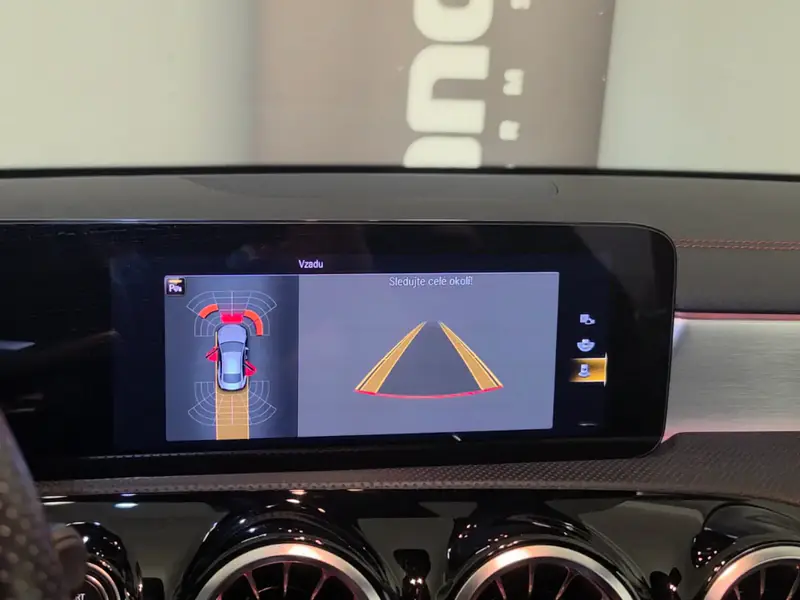

Vůz jsme v dílně nejprve diagnostikovali a postupně prověřili kameru, napájení i komunikaci. Na displeji zůstaly aktivní parkovací senzory a vodicí čáry, obraz kamery se však nezobrazil. To odpovídalo přerušovanému vedení mezi kamerou ve víku kufru a zbytkem vozidla.
Příčina byla v rozlámaném svazku víka kufru

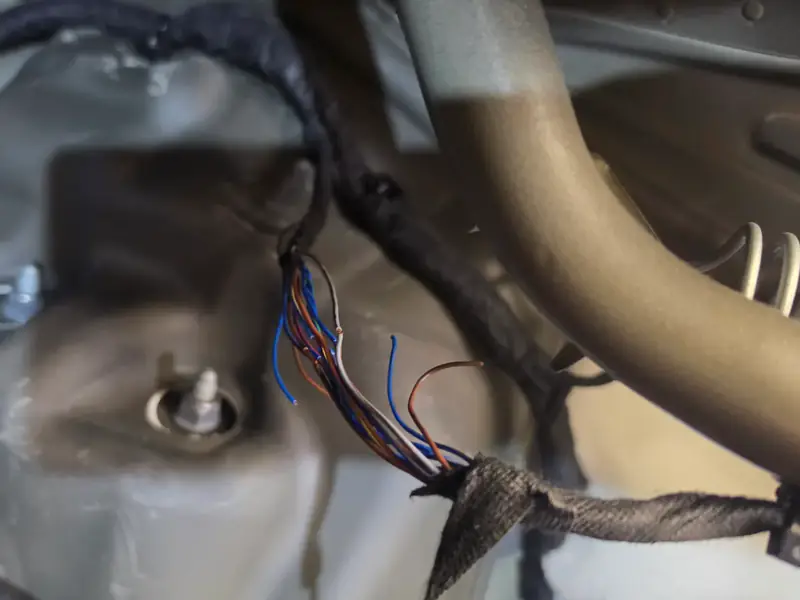

Při dalším hledání jsme našli několik přerušených vodičů v kabelovém svazku, který vede do víka kufru. Právě v místě pravidelného ohýbání kabeláže docházelo ke ztrátě napájení nebo signálu, a proto obraz kamery pouze krátce problikl.
Výměna celého svazku za stejně řešený díl by problém odstranila, ale kabely by se v namáhaném ohybu časem mohly poškodit znovu. Zvolili jsme proto odolnější způsob opravy.
Oprava pružnými vodiči mimo namáhaný ohyb
Poškozenou část jsme nastavili speciálními ohebnými vodiči vhodnými pro opakovaný pohyb. Samotné spoje jsme umístili mimo ohýbanou část průchodky, takže se při otevírání a zavírání kufru mechanicky nenamáhají.

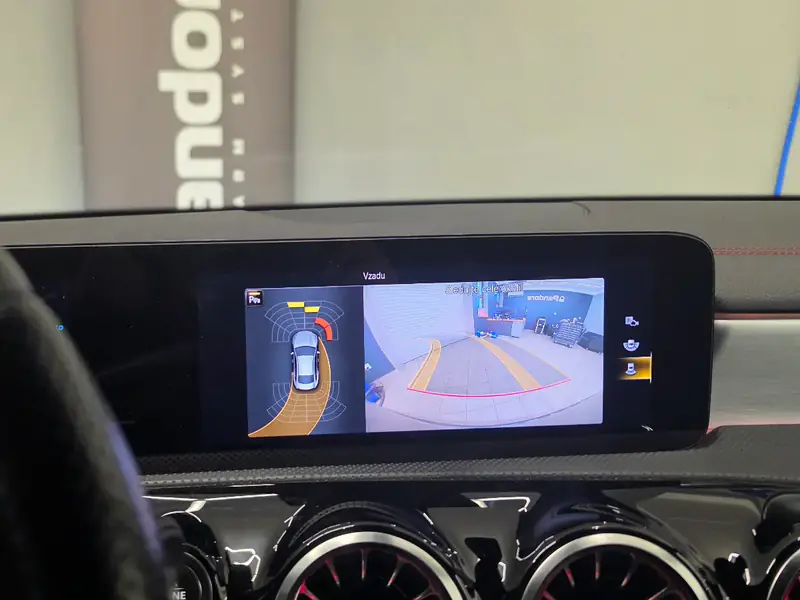

Výsledek: Parkovací kamera se po zařazení zpátečky zobrazuje stabilně a opravený svazek má výrazně lepší předpoklady k dlouhé životnosti.
Nezobrazuje se parkovací kamera ve vašem Mercedesu?
Pokud obraz couvací kamery problikává, vypadává nebo se nezobrazí vůbec, nemusí být vadná samotná kamera. Prověříme systém diagnostikou, najdeme skutečnou příčinu a navrhneme opravu bez zbytečné výměny funkčních dílů. Úvodní konzultace je zdarma.
