Parkovací kamera se nepřihlásila ani do diagnostiky
Majitel Cupry Formentor přijel s nefunkční zadní parkovací kamerou. Řídicí jednotka kamery se v diagnostice vůbec nezobrazila, takže bylo potřeba postupně prověřit napájení, komunikaci i kabeláž až k samotnému dílu.
Kabelový svazek byl v pořádku
Nejprve jsme prověřili vodiče v průchodkách víka kufru. Jejich lámání patří mezi časté příčiny výpadků zadních kamer, v tomto voze však byl celý svazek bez poškození. Pokračovali jsme proto až ke kameře a jejímu připojení.
Kameru zničila kapalina z ostřikovače

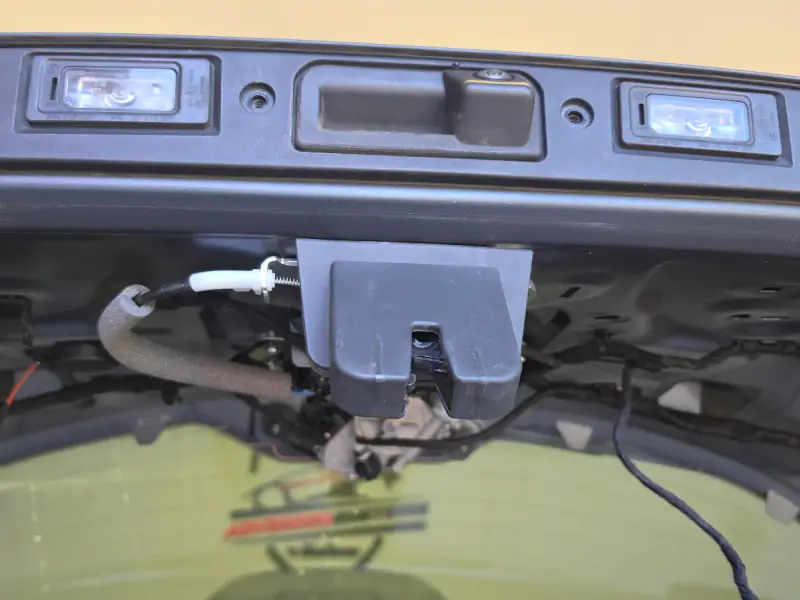

Příčina se ukázala po demontáži: hadička ostřikovače kamery vyskočila ze spoje a kapalina mířila přímo na konektor i dovnitř kamerového modulu. Kontakty zkratovaly a voda poškodila elektroniku. S podobnou závadou jsme se setkali už u různých vozů. Hadička se pravděpodobně uvolní při spuštění ostřikovače, pokud kapalina v trysce zamrzne a vzniklý tlak vytlačí spoj. I proto se vyplatí včas doplnit kvalitní zimní směs odpovídající očekávaným teplotám a nechat ji projít také ostřikovačem zadní kamery.

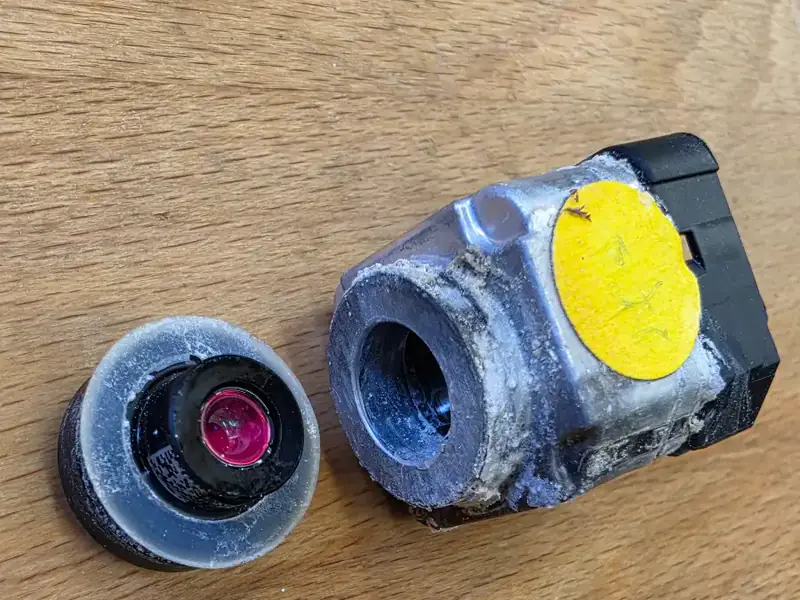

Pravděpodobně vlivem zkratu se kamera nadměrně zahřívala. Teplo následně poškodilo také optiku a došlo k rozlepení čočky. Takto poškozený modul už nebylo možné spolehlivě opravit.
Nový originální díl 5WA 980 556 B

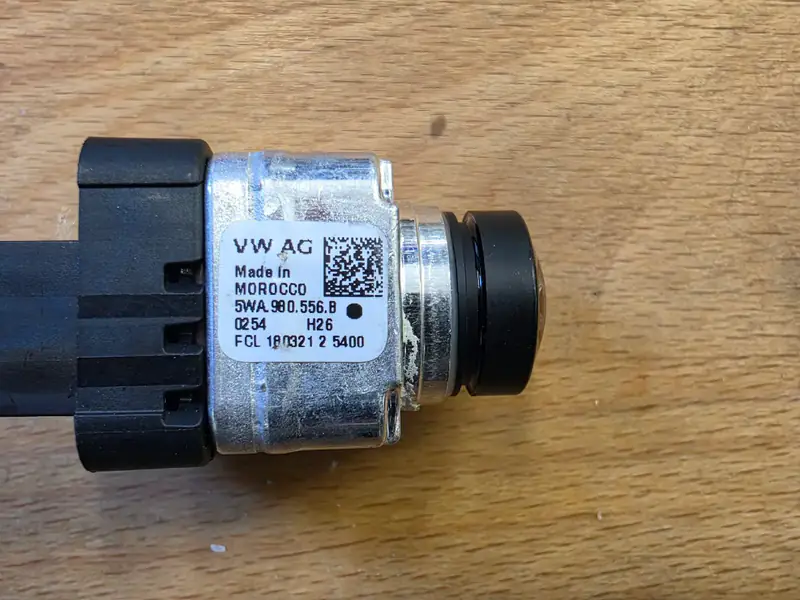

Zákazníkovi jsme zajistili nový originální kamerový modul VW AG s číslem dílu 5WA 980 556 B (5WA980556B). Současně jsme opravili a pevně zajistili hadičku ostřikovače tak, aby se spoj nemohl znovu uvolnit a novou kameru neohrožovala voda.
Montáž a kalibrace oficiální diagnostikou VW

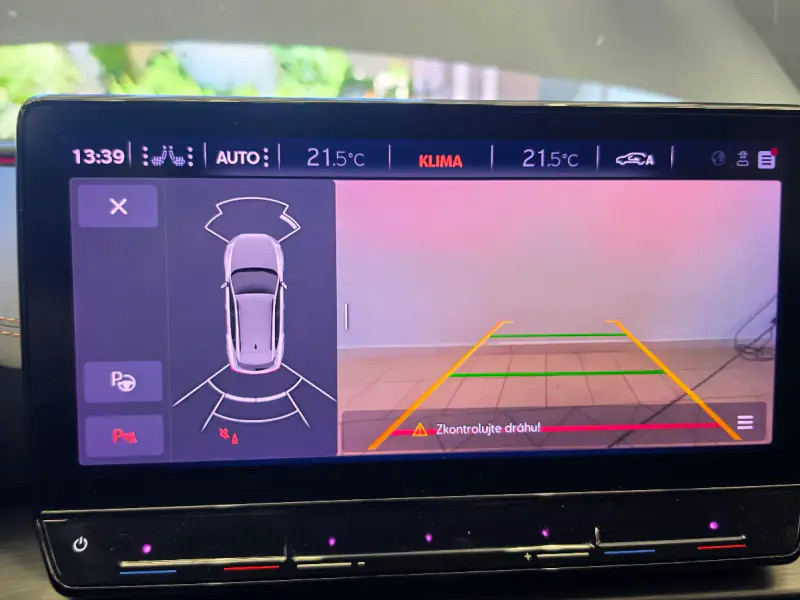

Po instalaci nové kamery jsme systém uvedli do provozu a provedli potřebnou kalibraci pomocí originální oficiální diagnostiky ODIS. Nakonec jsme ověřili stabilní obraz, vodicí čáry i spolupráci s parkovacími senzory.
Výsledek: Zadní kamera je plně funkční a opravené vedení ostřikovače chrání nový originální díl před opakováním stejné závady.
