Adaptivní tempomat nešel nastavit. Diagnostika přitom ukazovala na propojovací kabel.

Majitel Audi A6 Allroad přijel s chybou adaptivního tempomatu. Přístrojová deska hlásila: ACC and Audi braking guard: nedostupný a ACC nešlo vůbec nastavit. Po diagnostice jsme se dostali ke kameře asistenčních systémů u zpětného zrcátka. Nová stojí 35 000 Kč vč DPH…

Kamera J852, číslo dílu 4G0 907 217 A

Po demontáži jsme ověřili přesné označení: Audi 4G0 907 217 A, hardware 4H0 907 217 a číslo Bosch 0 203 500 004. Jde o kameru J852 umístěnou v horní části čelního skla.

Kamera snímá prostor před autem a obraz posílá do jednotky zpracování obrazu J851. Podle výbavy z jejích dat čerpá adaptivní tempomat a Audi braking guard, aktivní hlídání jízdního pruhu i rozpoznávání dopravních značek.

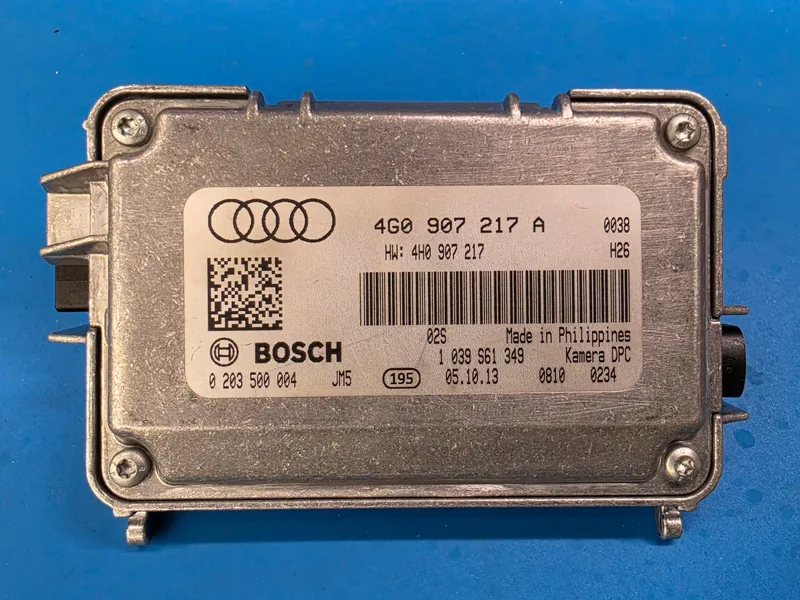

Vycentrovaný a správně orientovaný štítek kamery J852 Audi A6 Allroad s číslem dílu 4G0 907 217 A a označením Bosch 0 203 500 004

Chyba C110702 neznamenala vadný kabel

V tomto autě byla uložena chyba C110702 – video line for image processing: signal error. Její popis ukazuje na videosignál mezi kamerou J852 a jednotkou J851, pokud ale před problémem nebylo měněno čelní okno je kabel většinou v pořádku.

Tak tomu bylo i v tomto případě. Piny videosignálu ale vedou až k hlavnímu procesoru kamery a právě pod ním byl přerušený kontakt. Kamera proto hlásila chybu linky, i když samotnému kabelu nic nebylo.

U podobných závad se mohou objevit také kódy C110400, B200000, C110800 nebo U111200.

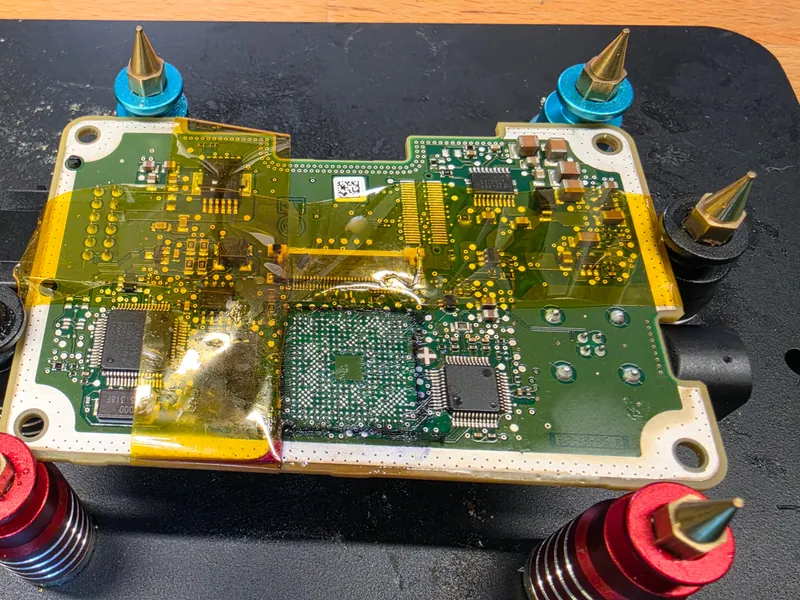

Deska kamery Audi A6 Allroad po odpájení hlavního BGA procesoru

Problém vznikl ve spojích pod procesorem

Procesor se při práci silně zahřívá a kamera je navíc umístěná přímo za čelním sklem. V létě se k vlastnímu teplu elektroniky přidá ještě slunce, v zimě zase jednotka zažívá rychlé změny teplot po nastartování.

Hlavní procesor je v pouzdře BGA. Místo nožiček má zespodu velké množství drobných pájených spojů. Opakované zahřívání a chladnutí může některý z nich narušit – a stačí jediný, aby přestal procházet videosignál.

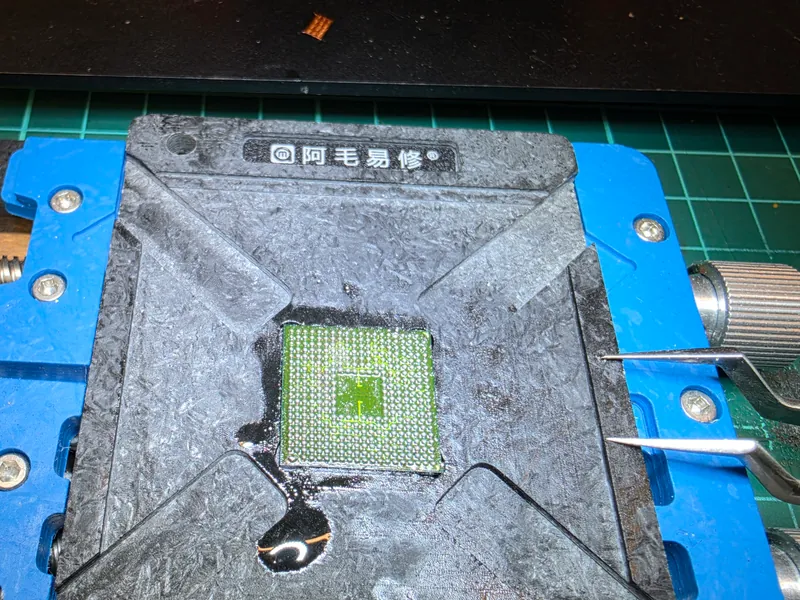

Hlavní procesor kamery Audi při překuličkování BGA spojů pod mikroskopem

Procesor jsme odpájeli a překuličkovali

Jednotku jsme rozebrali a hlavní procesor pod mikroskopem odpájeli. Z čipu i desky jsme odstranili původní cín, vytvořili nové BGA kuličky a procesor znovu přesně osadili. Použitá pájecí slitina lépe snáší opakované teplotní namáhání.

Je to práce na desetiny milimetru a bez mikroskopu, vhodného přípravku a řízeného horkovzduchu ji bezpečně udělat nejde. Pokud se neprovede sundání procesoru a jeho reball novou pájkou, oprava většinou nepřežije první zimu. Po opravě kamera znovu posílala obraz a adaptivní tempomat šel opět nastavit. Nebylo potřeba měnit celý kamerový modul.

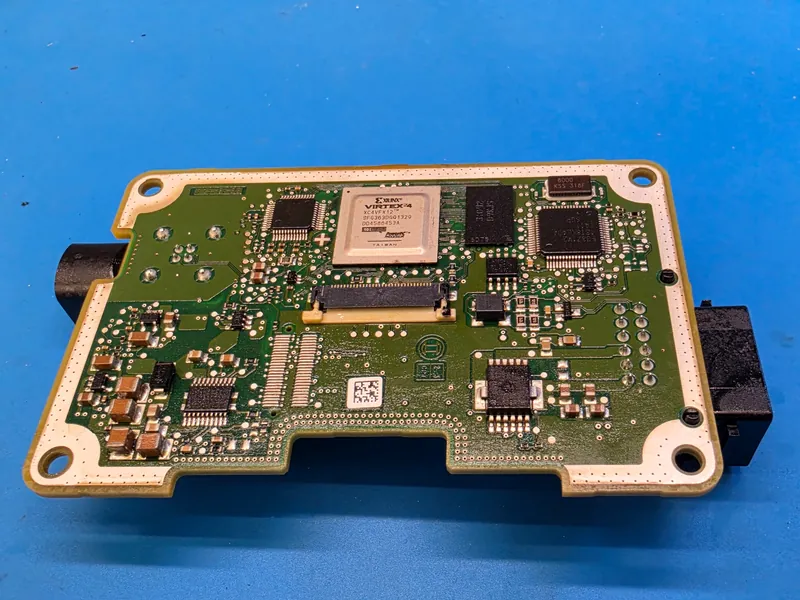

Vycentrovaná elektronika kamery Audi A6 Allroad po opravě a opětovném osazení procesoru
